Параллельно с работами по проектированию многоцелевых атомных подводных лодок второго поколения, в ведущих конструкторских бюро страны, отраслевых и флотских научных центрах, велись поисковые работы по АПЛ третьего поколения. В частности, Горьковское (ныне нижегородское) ЦКБ-112 “Лазурит” в начале 60-х годов разработало предэскизный проект под номером 673 - многоцелевую атомную подводную лодку, в конструкции которой было заложено много передовых решений - полуторакорпусная схема, обводы, оптимальные с точки зрения гидродинамики (без ограждения рубки), одновальная энергетическая установка с одним реактором и т. п. В дальнейшем работы по новым многоцелевым АПЛ в Горьком были продолжены. Одна из таких проработок и была в 1971 году положена в основу проекта первого советского атомохода 3-го поколения.
Расширение боевых возможностей американского флота - в первую очередь, его подводной составляю щей, развивавшейся в 1960-80-х гг. наиболее динамично, требовало резкого увеличения противолодочного потенциала советского ВМФ. В 1973 году в нашей стране в рамках комплексной программы “Аргус” была разработана концепция противолодочной обороны страны, В рамках этой концепции ЦНПО “Комета” (генеральный конструктор А.И. Савин) началась реализация программы создания комплексной системы освещения обстановки “Нептун” (КСОПО “Нептун”), включающей:
- центральное звено системы - центр сбора, обработки, отображения и распределения информации, отражения;
- стационарные системы освещения подводной обстановки, работающие по различных физическим полям ПЛ;
- гидроакустические буи, выставляемые в океанах кораблями и самолетами;
- космические системы обнаружения подводных лодок по различным демаскирующим признакам;
- маневренные силы, включающие самолеты, надводные корабли и подводные лодки. При этом атомные многоцелевые подводные лодки нового поколения, обладающие повышенными поисковыми возможностями, рассматривались как одно из важнейших средств обнаружения, слежения и (после получения соответствующей команды) уничтожения субмарин противника.
Тактико-техническое задание на разработку большой атомной многоцелевой подводной лодки было выдано в марте 1972 г. При этом ВМФ ставилась задача ограничить водоизмещение в пределах, обеспечивающих строительство кораблей на внутренних заводах страны (в частности - на горьковском заводе “Красное Сормово”). Основным назначением новых АПЛ проекта 945 (шифр “Барракуда”) должно было стать слежение за ракетными подводными лодками и авианосными ударными группами потенциального противника, а также гарантированное уничтожение этих целей с началом боевых действий. Главным конструктором проекта являлся И.И. Кваша, а главным наблюдающим от ВМС - И.П. Богаченко.
Принципиально важным элементом новой АПЛ было применение для изготовления прочного корпуса титанового сплава с пределом текучести 70-72 кгс/мм2, обеспечивающего увеличение предельной глубины погружения в 1,5 раза по сравнению с АПЛ второго поколения. Использование титанового сплава высокой удельной прочности позволяло за счет уменьшения массы корпуса сэкономить на водоизмещении лодки до 25-30%, что делало возможным постройку АПЛ в Горьком и транспортировку ее внутренними водными путями. Кроме того, титановая конструкция позволяла резко уменьшить магнитное поле корабля (по этому параметру атомоходы 945 проекта сохраняют мировое лидерство среди подводных лодок и в настоящее время).
Однако использование титана вело к существенному росту стоимости АПЛ и по технологическим причинам ограничивало число строящихся кораблей, а также число предприятий судостроения, участвующих в программе (технология постройки титановых корпусов не была освоена в Комсомол ьске-на-Амуре).
По сравнению с АПЛ предыдущего поколения торпедно-ракетный комплекс новой лодки должен был обладать вдвое увеличенным боезапасом, возросшей, за счет применения новых боеприпасов и усовершенствованной системы целеуказания, дальностью стрельбы (в три раза для ракето-торпед и в 1,5 раза - для торпед), а также повышенной боеготовностью (время подготовки к стрельбе первым залпом сокращалось в два раза).
В декабре 1969 г. в ОКБ Минавиапрома “Новатор” под руководством главного конструктора Л.В. Люльева начались работы по созданию новых противолодочных ракетных комплексов второго поколения “Водопад” (калибр 533 мм) и “Ветер” (650 мм), предназначенных, в первую очередь, для оснащения перспективных АПЛ 3-го поколения. В отличие от своего предшественника, ПЛРК “Вьюга-53”, “Водопад” должен был комплектоваться как специальной боевой частью, так и самонаводящейся малогабаритной торпедой УМГТ-1 (разработчик НПО “Уран”) с дальностью реагирования по акустическому каналу 1,5 км, дальностью хода до 8 км и максимальной скоростью 41 уз. Использование двух типов комплектации значительно расширяло диапазон применения оружия. По сравнению с комплексом “Вьюга-53”, у “Водопада” резко возрастала максимальная глубина старта ракеты (до 150 м), увеличивался диапазон дальностей стрельбы (с глубин 20-50 м - 5-50 км, со 150 м - 5-35 км), существенно уменьшалось время предстартовой подготовки (10 с).
“Ветер”, имеющий в два раза большую, чем у “Водопада”, максимальную дальность, также мог комплектоваться как торпедой УМГТ, так и ядерной боевой частью. Комплекс “Водопад” под индексом РПК-6 поступил на вооружение ВМФ в 1981 году (им оснащались не только АПЛ, но и надводные корабли), а “Ветер” (РПК-7)-в 1984 году.
Еще одним новым типом оружия, внедренным на АПЛ 3-го поколения, стала телеуправляемая самонаводящаяся в двух плоскостях торпеда типа ТЭСТ-71. Она была предназначена для поражения подводных лодок и оснащена активно-пассивной гидроакустической системой самонаведения, которая совместно с системой телеуправления по проводам обеспечивала наведение на цель в двух плоскостях. Наличие системы телеуправления позволяло осуществлять контроль за маневрированием торпеды и работой аппаратуры самонаведения, а также управлять ими в процессе выстрела. Оператор на борту АПЛ, в зависимости от складывающейся тактической ситуации, мог запретить самонаведение торпеды или перенацелить ее.
Электрическая силовая установка обеспечивала движение торпеды в двух режимах - поисковом (на скорости 24 узла) и режиме сближения (40 узлов) с многократным переключением режимов. Максимальная дальность хода (в зависимости от преобладающей скорости) находилась в пределах 15-20 км. Глубина поиска и поражения цели составляла 2-400 м. По уровню скрытности применения ТЭСТ-71 значительно превосходила американскую торпеду с Мк.48 с поршневым двигателем, хотя последняя, при сопоставимой дальности, обладала несколько большей скоростью хода (50 узлов).
Для освещения подводной и надводной обстановки и целеуказания оружию было решено применить усовершенствованный гидроакустический комплекс МГК-503 “Скат”. Благодаря мерам по снижению шумности АПЛ и уменьшению собственных помех при работе ГАК дальность обнаружения целей по сравнению с АПЛ второго поколения увеличилась более чем в два раза.
Новые системы радиоэлектронного вооружения позволили уменьшить предельную ошибку в определении места в пять раз, а также существенно увеличить интервалы между всплытиями для определения координат. Дальность связи возросла в два раза, а глубина приема радиосигналов - в три раза.
Для отработки вопросов прочности и технологии заводом “Красное Сормово” были построены натурный отсек из титанового сплава, а также полунатурный отсек из другого, более прочного сплава титана, предназначенного для использования на перспективных сверхглубоководных АПЛ. Отсеки были доставлены в Северодвинск, где в специальной док-камере прошли статические и усталостные испытания.
АПЛ 945-го проекта предназначена для ведения борьбы не только с ракетными подводными лодками противника, но и с надводными кораблями из состава авианосных соединений и ударных группировок. Повышение боевого потенциала достигалось за счет усиления ракетно-торпедного и торпедного вооружения, прогресса в развитии систем обнаружения, целеуказания, связи, навигации, внедрения информационно-управляющих комплексов, а также улучшения основных тактико-технических элементов - скорости, глубины погружения, маневренности, скрытности, надежности и живучести.

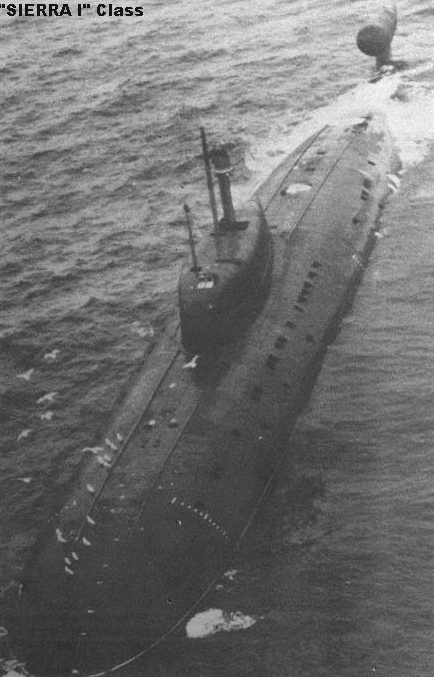

Подводная лодка проекта 945 выполнена по двухкорпусной схеме. Легкий корпус имеет эллипсоидную носовую и веретенообразную кормовую оконечности. Закрытие забортных отверстий осуществляется при помощи шпигатных затворов и кингстонов на всех цистернах главного балласта.
Прочный корпус, выполненный из титанового сплава, имеет относительно простые формообразования - цилиндрическая средняя часть и конические оконечности. Концевые переборки - сферические. Конструкция крепления к корпусу прочных цистерн исключает изгибные напряжения, возникающие при обжатии лодки на глубине.
Корпус лодки разделен на шесть водонепроницаемых отсеков. Имеется система аварийного продувания двух цистерн главного балласта с помощью продуктов сгорания твердого топлива.
Экипаж лодки - 31 офицер и 28 мичманов, для которых созданы относительно хорошие условия обитаемости. АПЛ оборудована всплывающей спасательной камерой, способной вместить весь ее экипаж.
Главная энергетическая установка номинальной мощностью 43.000 л. с. включает один водоводяной реактор ОК-650А (180 мВт) и один паро-зубчатый агрегат. Реактор ОК-650А имеет четыре парогенератора, по два циркуляционных насоса для первого и четвертого контуров, три насоса третьего контура.
Лодка оснащена двумя турбогенераторами переменного тока, двумя питательными и двумя конденсаторными насосами. Для обслуживания потребителей постоянного тока имеется две группы аккумуляторных батарей и два обратимых преобразователя.
Гребной многолопастный винт обладает улучшенными гидроакустическими характеристиками и уменьшенной частотой вращения.
В случае выхода из строя главной энергетической установки для после дующего ее ввода предусмотрены аварийные источники электроэнергии и резервные средства движения. Имеются два дизель-генератора ДГ-300 с обратимыми преобразователями (2 х 750 л. с.) с запасом топлива на 10 суток работы. Они предназначены для выработки постоянного тока для гребных электродвигателей и переменного - для общекорабельных потребителей.
Для обеспечения движения под водой со скоростью хода до 5 узлов АПЛ оборудована двумя гребными электродвигателями постоянного тока мощностью по 370 кВт, каждый из которых работает на свой винт.
Лодка оснащена гидроакустическим комплексом МГК-503 “Скат-КС” (с аналоговой обработкой информации). Комплекс связи “Молния-М” включает систему спутниковой связи и буксируемую антенну “Параван”.
Комплекс ракетно-торпедного вооружения и боевая информационно-управляющая система обеспечивают одиночную и залповую стрельбу без ограничений по глубине погружения (вплоть до предельной). В носовой части корпуса установлено четыре 533-мм и два ТА калибром 650 мм. В боекомплект входит до 40 единиц оружия - ракето-торпеды и торпеды.
Головная лодка 945-го проекта, К-239 “Карп”, была заложена в Сормово 8 мая 1982 г., спущена на воду 29 июля 1983 г. и вступила в строй 21 сентября 1984 г. Второй однотипный корабль, К-276 “Краб”, был заложен в августе 1983 г. и спущен на воду в апреле 1984 г. АПЛ вошла в состав ВМФ осенью 1987 г. В 1996 году К-276 (командир капитан 1 ранга В. Соколов) было присвоено более благозвучное название - “Кострома”.
Дальнейшим развитием лодки проекта 945 стала АПЛ проекта 945А (шифр “Кондор”). Ее основным отличием от кораблей предыдущей серии был измененный состав вооружения, включавший шесть 533-мм торпедных аппаратов. В боекомплект лодки были включены стратегические крылатые ракеты “Гранат”, предназначенные для поражения наземных целей на дальности до 3000 км. Лодку оснастили и восемью комплектами ПЗРК самообороны “Игла”.
Число водонепроницаемых отсеков возросло до семи. Лодка получила усовершенствованную энергетическую установку мощностью 48.000 л. с. с реактором ОК-650Б (190 мВт). В выдвижных колонках разместили два подруливающих устройства (по 370 л.с.). По уровню демаскирующих признаков (шумности и магнитному полю) лодка проекта 945А стала самой малозаметной в советском флоте.
Первый усовершенствованный корабль, К-534 “Зубатка”, был заложен в Сормове в июне 1986 г., спущен на воду в июле 1988 г. и вступил в строй 28 декабря 1990 г. В 1995 году “Зубатку” переименовали в “Нижний Новгород” (командир капитан 1 ранга И. Воронков). Затем последовал К-336 “Окунь” (заложен в мае 1990 г., спущен в июне 1992 г. и вошел в строй в 1993 году). В 1995 г. эта АПЛ была переименована в “Псков”.
Пятая АПЛ, строившаяся по усовершенствованному проекту 945Б (“Марс”) и по своим характеристикам практически соответствующая требованиям к лодкам 4-го поколения, была разрезана на стапеле в 1993 году.
11 февраля 1992 г. у острова Киль-дин, в территориальных водах России, К-276 (командир капитан 2 ранга И. Локоть) столкнулась а американской АПЛ “Батон Руж” (тип “Лос-Анджелес”), пытавшейся осуществлять скрытное слежение за российскими кораблями в районе проведения учений. В результате столкновения “Краб” отделался повреждениями рубки (имеющий ледовые подкрепления). Положение американского атомохода оказалось значительно более тяжелым, он с трудом сумел дойти до базы, после чего было принято решение не ремонтировать лодку, а вывести ее из состава флота.
Все большие АПЛ проектов 945 и 945А в настоящее время продолжают нести службу на Северном флоте в составе 1-й флотилии подводных лодок (место базирования - Ара-губа) кроме Б-239 “Карп”, которая в 1998 г. выведена из боевого состава.
Основные характеристики АПЛ проектов 945 и 945А
| |
Проект 945 |
Проект 945А |
| Надводное водоизмещение, т |
6300 |
6470 |
| Подводное водоизмещение, т |
9100 |
10.400 |
| Длина,м |
107.0 |
110,5 |
| Ширина, м |
12,2 |
12,2 |
| Осадка, м |
8,8 |
9.4 |
| Максимальная скорость, уз. |
|
|
| подводная |
35 |
35 |
| надводная |
19 |
19 |
| Глубина погружения, м |
|
|
| рабочая |
480 |
520 |
| предельная |
550 |
600 |
| Экипаж, чел. |
60 |
65 |
